À Lyon, pour répondre aux besoins en équipements publics du quartier en complète transformation de la ZAC du Bon Lait, une parcelle a été réservée en son cœur pour y créer un gymnase omnisports. Dressé sur une nouvelle place publique et au milieu d'immeubles de logement, il marque la centralité de cette opération de renouvellement urbain de huit hectares. Le concours lancé en 2013 par la ville de Lyon a été remporté par un trio expérimenté en structures bois. Dietrich Untertrifaller, l'une des agences de l'École du Vorarlberg, en Autriche, s'est associée aux architectes lyonnais de Tekhnê ainsi qu'au bureau d'études bois Arborescence.
Une loggia urbaine
Les architectes ont ouvert le gymnase sur le quartier accueillant les classes des établissements scolaires proches ainsi que des associations sportives et des sportifs amateurs. Pour assurer un lien entre l'équipement et l'espace public de la place, la façade nord a été creusée sous forme de « loggia urbaine ». Ce volume en creux sur toute la hauteur du bâtiment révèle le fonctionnement de l'équipement, malgré un dispositif de clôture conçu après le concours. L'espace public s'y prolonge naturellement, invitant les usagers à s'y glisser pour accéder au hall dont l'emplacement est signalé depuis l'extérieur par un bandeau vitré au rez-de-chaussée. Sur toute la largeur de la loggia, une grande baie vitrée donne à voir la grande salle d'activité avec sa charpente. Son volume d'une hauteur sous plafond de neuf mètres abrite un terrain de jeu de 45 mètres de long sur 24 mètres de large dédié aux sports collectifs. Divisible en trois, il permet aussi de pratiquer simultanément différents sports. Cette volonté de lien visuel entre l'espace public et les activités sportives se matérialise également par un bandeau vitré sur toute la longueur de la grande salle. Une vitrophanie au dessin aléatoire filtre les vues sur l'intérieur. La colonne vertébrale du bâtiment regroupe gradins, espaces de circulations, vestiaires, bureaux, salle de réunion et salle d'entraînement à l'étage, pour les sports de combat, la danse et la gymnastique.
Des matériaux biosourcés

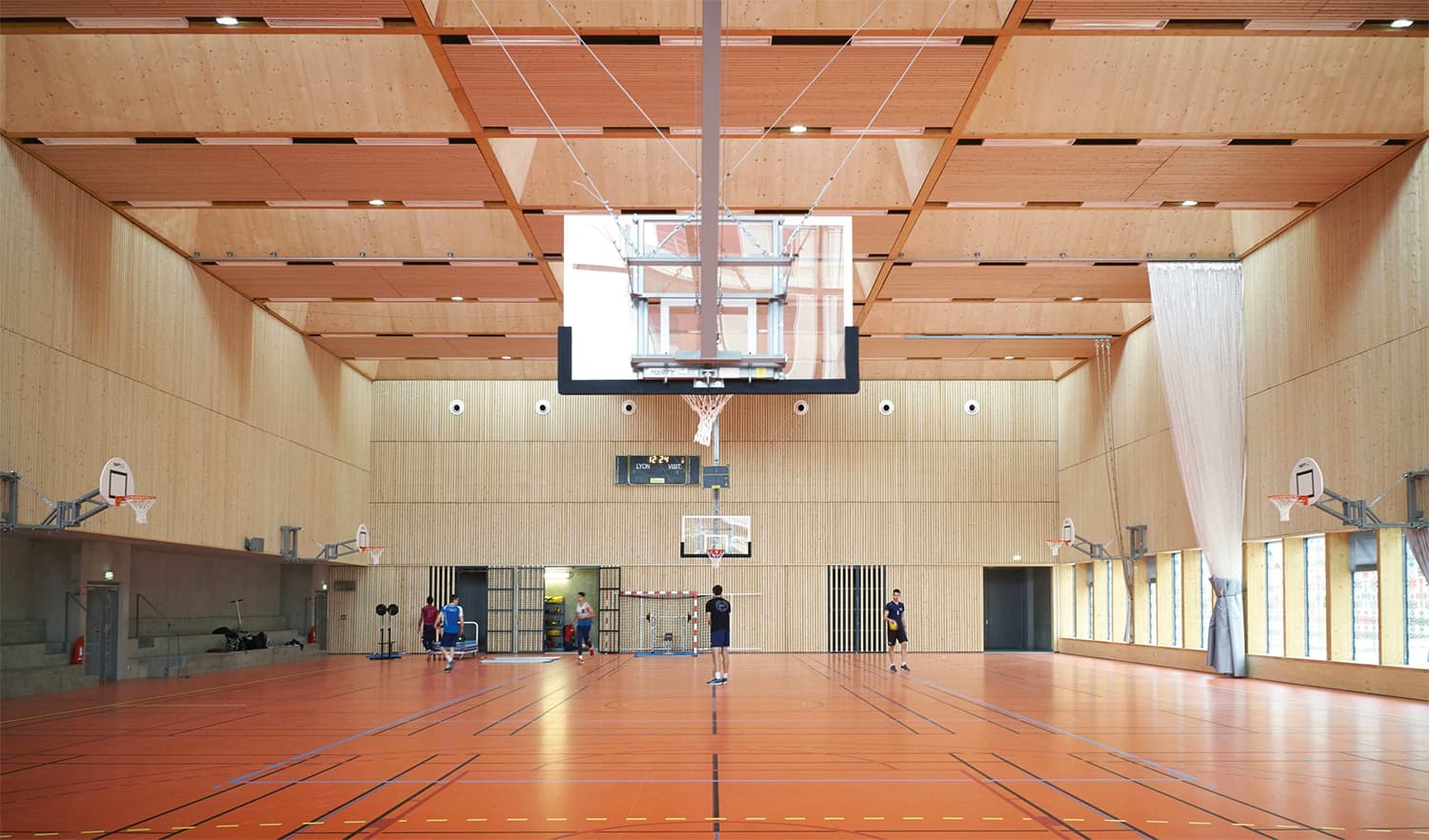

Les concepteurs ont dessiné une forme simple et compacte : un monolithe de bois posé sur le sol qui le distingue des volumes plus découpés et hauts des architectures alentour. Le bois est omniprésent, notamment comme une réponse aux attentes de la ville de Lyon en matière de conception durable de ses constructions d'équipements publics. Le bois se donne à voir à l'extérieur, enveloppant uniformément les plans par une sobre modénature composée de longs tasseaux verticaux en mélèze pré-grisés. Celle-ci se prolonge naturellement à l'intérieur, sur les murs et la charpente de la grande salle d'activité, avec des lames d'épicéa ajourées qui contribuent au confort acoustique. La charpente se compose de poutres en bois d'épicéa lamellé-collé. Sa structure porteuse - également en épicéa -, avec son isolation thermique en bottes de pailles insérées en garniture des caissons d'ossature, contribue à le distinguer.
Toiture et lumière naturelle
La conception bioclimatique du gymnase ne s'arrête pas à l'emploi de matériaux renouvelables. L'utilisation de la lumière du jour et de la ventilation naturelle contribue au confort d'utilisation qui ne nécessite pas d'installations techniques élaborées et réduit les consommations électriques. Le traitement de la toiture de la grande salle, avec ses 18 sheds inclinés au nord, est remarquable. Dans les trois mètres d'épaisseur de la charpente qui franchit une portée libre de 24 mètres, les ouvertures en forme de pyramide tronquée diffusent uniformément la lumière naturelle depuis les sheds, en évitant tout éclairage direct.
Grâce à toutes ces particularités, le gymnase Alice Milliat a reçu le premier prix national de la Construction bois 2017 dans la catégorie Bâtiments publics éducation et culture.
Cette récompense est à mettre en perspective avec deux autres gymnases bois-paille reconnus de la région, à Rillieux-La-Pape (69) et Alby-sur-Chéran (74), démontrant une fois de plus l'opportunité de cette combinaison.
POUR EN SAVOIR PLUS
EMPRISE AU SOL
⇒ Le gymnase est largement ouvert sur la place publique du nouveau quartier. La grande baie vitrée sur toute la hauteur du bâtiment révèle le volume intérieur de la grande salle tandis que le bandeau au rez-de-chaussée signale le hall d'entrée.
⇒ Le bois est ici omniprésent, dans la structure mais aussi dans les parements extérieurs et intérieurs.
⇒ Le lien de la grande salle avec l'extérieur se matérialise également à travers le long bandeau vitré situé au niveau du rez-de-chaussée et grâce aux sheds de la toiture.
USAGES DE LIEUX
⇒ D'après Cécile Wicky, responsable Mission maîtrise de l'énergie, accessibilité, Délégation générale à l'urbanisme, à l'immobilier et aux travaux à la ville de Lyon : « Les retours utilisateurs sont très positifs et le choix du bois en intérieur est notamment très apprécié.
⇒ Un guide utilisateurs explique le fonctionnement du bâtiment, la démarche environnementale de conception et invite les usagers à adopter des éco-gestes. Des affiches précisent les matériaux de construction car l'isolation en paille des murs ne se voit pas ! Enfin nous avons présenté le projet aux conseils de quartiers à l'occasion d'une « Université citoyenne » consacrée au plan Climat énergie de la ville de Lyon pour illustrer cette démarche. »
CONFORT INTÉRIEUR
⇒ La toiture de la grande salle est située à 9 mètres de hauteur. Sa charpente est composée de poutres en bois d'épicéa lamellé-collé. Dix-huit sheds autoportants de 3,75 m sur 8 m se composent de deux panneaux en dévers sur les petits côtés et d'un panneau en dévers sur le grand côté. Le vitrage orienté au nord apporte et permet de la lumière et une ventilation naturelle pour limiter les consommations énergétiques.
